多功能液壓振動夯,又稱振動錘、挖掘機打樁機、挖掘機改裝打樁機等。挖掘機改裝多功能液壓振動夯可打6米、9米、12米、15米、18米長的鋼板樁,以及10米以內的水泥預制樁。多功能液壓振動夯主要由輔助臂、旋轉連接支架、主機箱、夾具、管道五部分組成。挖掘機多功能液壓振動夯源于挖掘機液壓系統液壓,通過專利技術安裝變頻液壓管道。它可以導出主動力,加速流量。
當前位置:首頁 >產品中心 > VC-D多功能液壓振動夯實機 >
?產品說明
夯神VC-D系列多功能液壓振動夯實機為采用專有技術研發的夯神液壓振動錘系列產品之一,是一種新型的高強度振動夯實機械。采用先進的垂直振動壓實技術、高頻大振技術和專利技術,主要零部件均為進口產品,激振力范圍60?600 kN。與振動壓路機、振動平板夯等現有產品普遍采用的圓振動技術相比,垂直振動壓實技術消除了圓振動的水平擾動力(破壞力),運行平穩、影響深度大、對鄰近結構物的影響小。
VC-D系列多功能液壓振動夯實機突出特點是高強度、高工作效率、具有沖擊效能、振動壓實強度可大范圍調整、運行平穩,可與較小噸級的挖掘機匹配,一機多用。填層厚度及壓實度顯著大于同一激振力水平的振動壓路機,影響深度可達0.3?1m,壓實度可達98%以上。
配有多種點、線、面及特殊形狀的夯實搗固輔具,可360度回轉,適用于多種地形及多種作業方式可完成平面夯實、斜面夯實、臺階夯實、溝槽凹坑夯實、管側夯實及其它復雜基礎的夯實及局部搗固處理??芍苯佑糜诖驑?,安裝夾具后可用于打拔樁、破碎等。
主要應用于橋涵背、新舊路結合部、路肩、邊坡等公路、鐵路路基夯實,堤壩及邊坡夯實,工業建筑地基夯實,建筑基坑、溝槽及回填夯實,混凝土路面修補夯實,必要時用于打拔樁及破碎。市政工程領域,主要用于城鎮道路擴建改造、城鎮道路修補維護、管道溝槽及回填處理、管側及井口處理等,預防和消除局部塌陷和沉降等病害。
VC-D系列液壓振動夯實機主要與挖掘機及挖掘裝載機配套使用,安裝在斗桿前端原 有鏟斗位置,利用挖掘機的液壓動力驅動和操控,安裝與操控同液壓破碎錘。
?主要性能及參數
項目 | 單位 | VC6D | VC10D | VC20D | VC30D | VC40D | VC50D | VC60D |
激振力 | KN | 64 | 100 | 200 | 300 | 380 | 500 | 600 |
轉速 | r/min | 2700 | 2700 | 2400 | 2400 | 2400 | 2400 | 2400 |
機器質量 | kg | 420 | 560 | 1120 | 1140 | 1180 | 1300 | 1380 |
標配夯板尺寸 | m | 1.0×0.6 | 1.0×0.7 | 1.2×0.9 | 1.2×0.9 | 1.2×0.9 | 1.2×1 | 1.2×1 |
可配樁夾具 | HD16TU | HD16TU | HD36TU | HD36TU | HD50TU | HD80TU | HD80TU | |
適用挖掘機 | t | 4-9 | 7-15 | 15-25 | 20-30 | 25-35 | ≥30 | ≥30 |

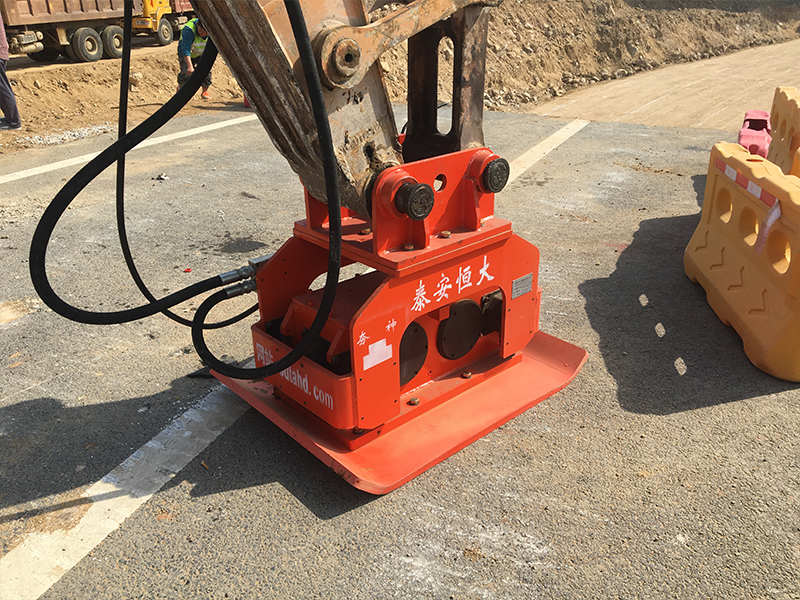

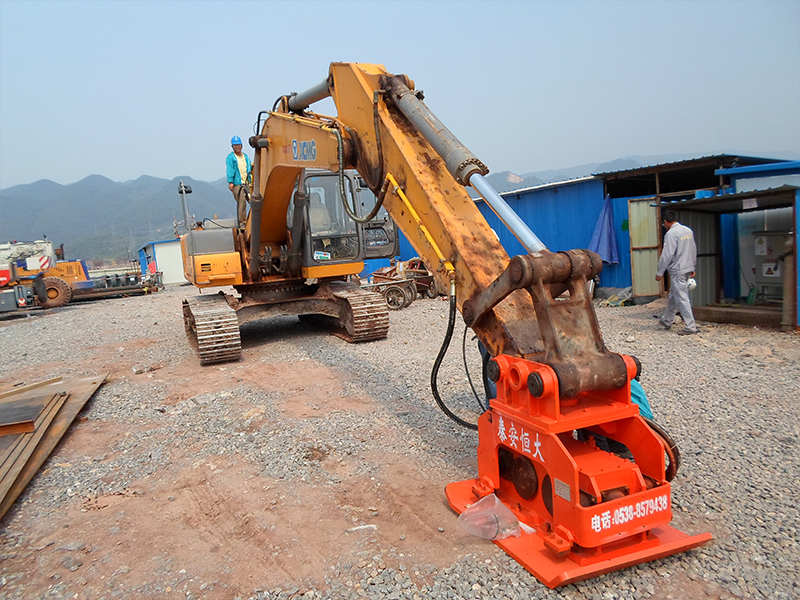

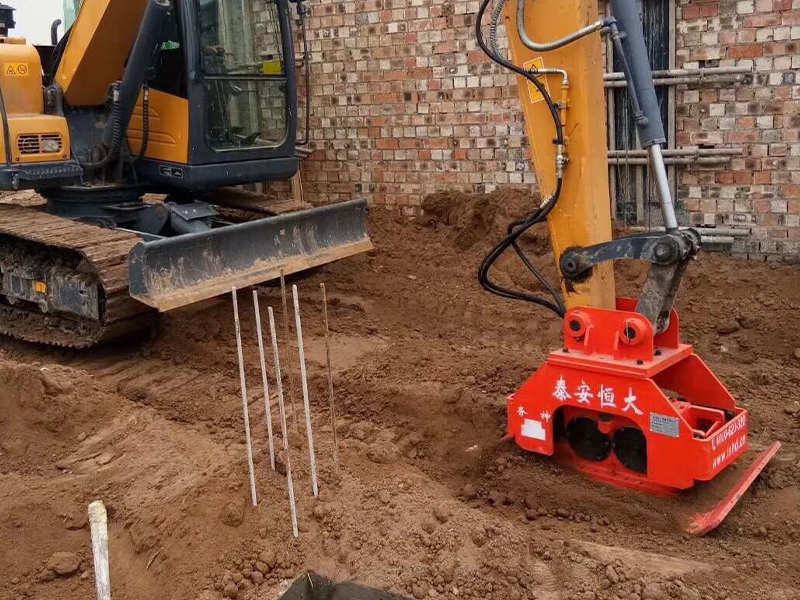

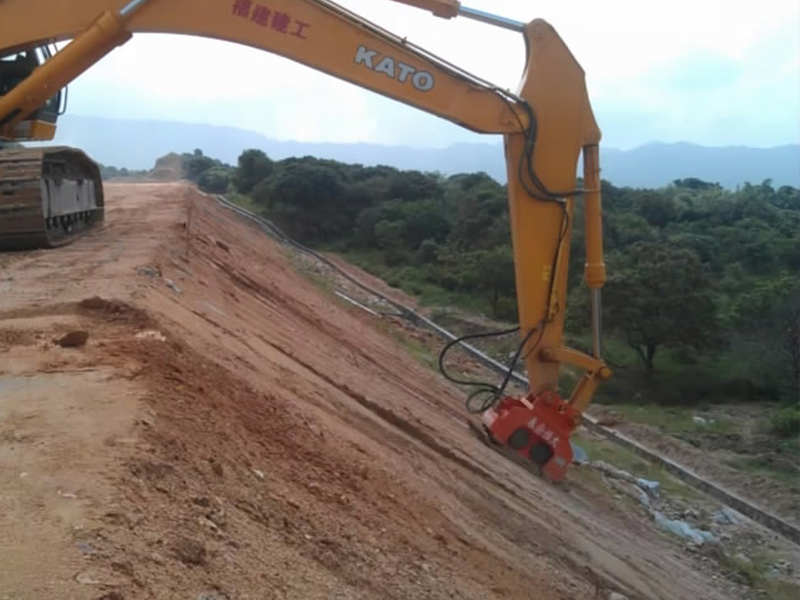

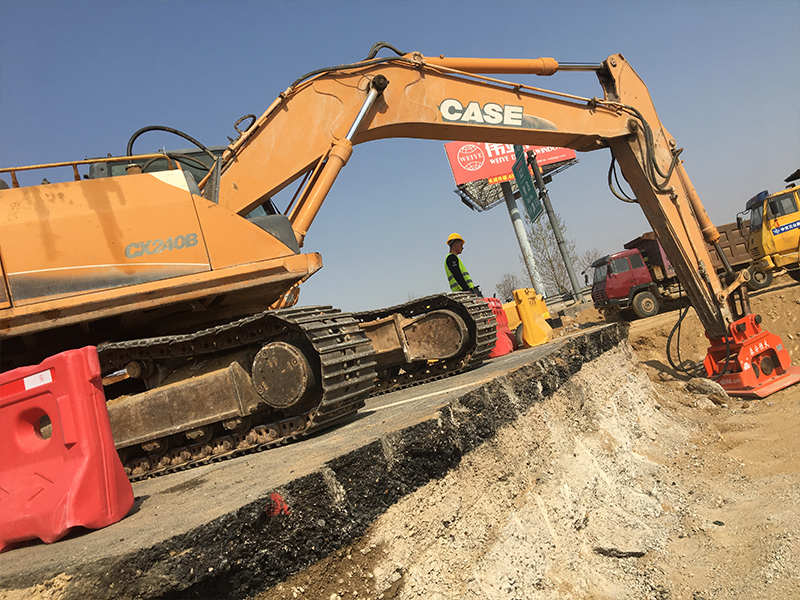

?泰安恒大VC-D系列多功能液壓振動夯實機應用實例
.
